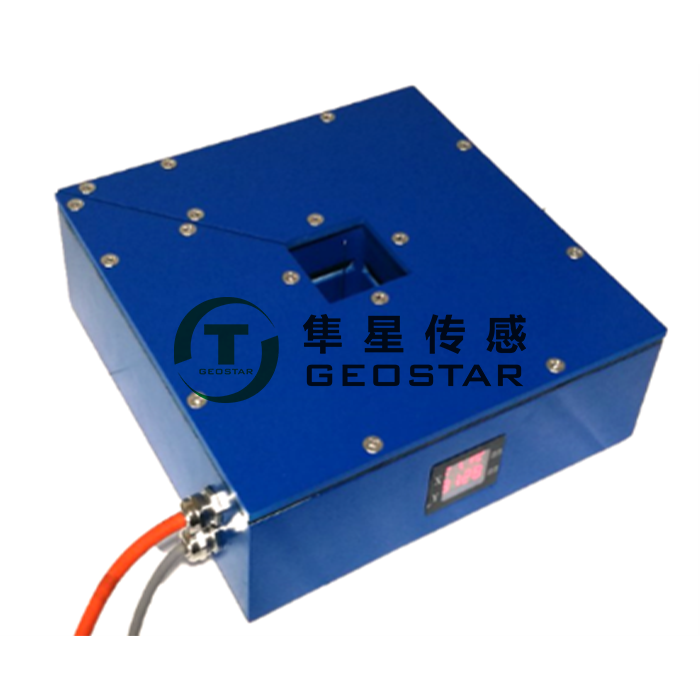

上海隼星傳感技術有限公司T-795型光電式雙向垂線坐標儀用于精確測量正倒垂的相對位移，反應大壩、船閘、高層建筑物等不同高程的水平位移變化。

T-795-50MM型光電式雙向垂線坐標儀安裝于垂線支架上，儀器支架可根據具體工況的特點進行設計、加工。主要有懸臂式支架、鋼結構支架和混凝土觀測墩臺。T-795-50MM型光電式雙向垂線坐標儀安裝在各測點的支架或墩臺上。儀器通過一對安裝連接板固定在支架上，便于調整儀器相對于垂線線體的初始位置。

T-795-50MM垂線坐標儀通常需同人工觀測的讀數裝置一起安裝，人工讀數裝置可為垂線瞄準器或光學垂線坐標儀。T-795-50MM型光電式雙向垂線坐標儀在安裝時應注意儀器的安裝方向，CCD 坐標儀的正方向規定為壩體向下位移為正，壩體向左位移為正，若不一致，應改變測值符號。垂線坐標儀的安裝尺寸如圖所示。

光電式垂線坐標儀采用AC220V供電，測量值采用RS485現場總線輸出數字信號。多個坐標儀可采用下圖連接，構成現場網絡。

T-795-50MM型光電式雙向垂線坐標儀采用三芯通信電纜和電源電纜，通過接線盒與儀器連接。儀器電纜布置時，電纜走線應整齊、美觀，盡量避免受到移動設備、尖銳材料等的傷害。

儀器安裝就位后，應檢查儀器安裝的方向是否符合設計要求，坐標儀與人工比測的測值是否相近等。坐標儀安裝牢固且接入監測系統后應及時測量儀器初值，根據儀器編號和設計編號作好記錄并保存。

T-795-50MM型光電式雙向垂線坐標儀是精密的傳感器，雖已作了全密封設計，可在潮濕環境下使用，但仍需有保護設施，防止漏水或凝結水直接流入儀器。應設法盡可能地改善儀器的工作環境，使其處于較為良好的工作狀態，以期獲得長期穩定可靠的監測數據。
