?垂線坐標儀的測量原理是什么
上海隼星傳感技術有限公司T-795型光電式雙向垂線坐標儀用于精確測量正倒垂的相對位移，反應大壩、船閘、高層建筑物等不同高程的水平位移變化。
T-795型光電式雙向垂線坐標儀的測量原理
T-795型光電式雙向垂線坐標儀采用非接觸光電感應原理。由正交的兩組平行光束，將正倒垂裝置的鋼絲投影至光電耦合器件CCD上，CCD將光信號轉換成電荷量輸出，經數字信號處理可以得到垂線相對于坐標儀位置的物理值。測出不同時間的物理值變化，即可獲得坐標儀相對垂線的X、Y 向的位移變化。工作原理如下圖所示。

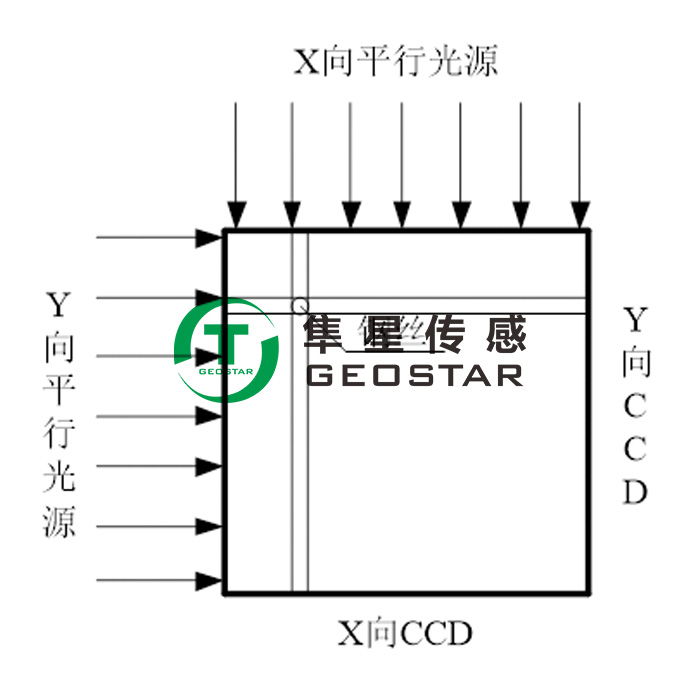

圖1 垂線坐標儀的工作原理圖
儀器結構

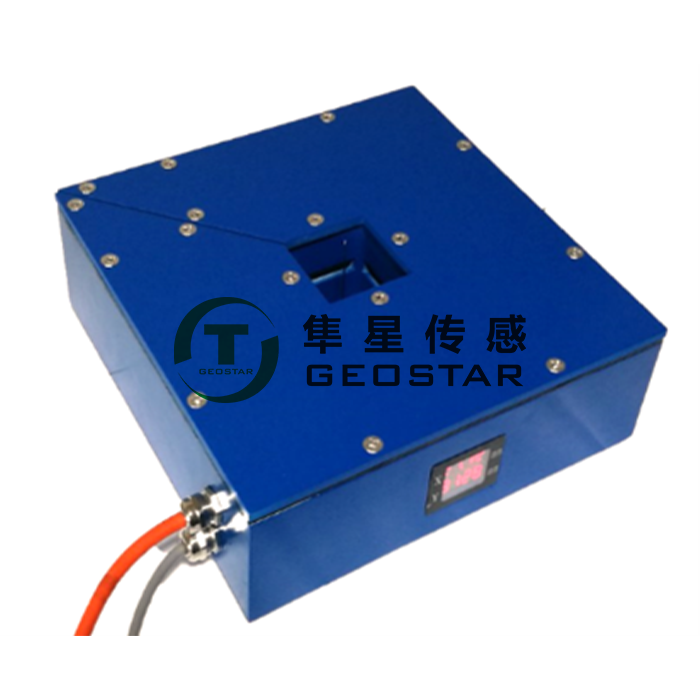

T-795-50MM型光電式雙向垂線坐標儀主要由光路系統、光電耦合及測量部件以及密封殼體三部份組成。
技術參數
|
維數(shu) |
雙向 |
|
量程(cheng) |
（x,y）:50×50mm |
|
精(jing)度 |
±0.1mm |
|
分辨率 |
0.01mm |
|
顯(xian)示 |
4位LED |
|
數據存儲 |
1800組 |
|
測(ce)量間隔 |
1分鐘~99天 |
|
輸出(chu)接口 |
RS485 |
|
通訊規約 |
符合《大(da)壩(ba)安全自(zi)動化(hua)系統通(tong)訊規約》DL/T324-2010 |
|
環(huan)境溫度 |
-15℃~50℃ |
|
環(huan)境(jing)濕度(du) |
100%RH |
|
供(gong)電(dian)電(dian)源 |
AC220±10%，50/60Hz |
|
整機功耗 |
＜24W |
|
長×寬×高 |
272×272×85 |
|
整機(ji)重量 |
6.2Kg |
本文向你詳(xiang)細介(jie)紹了上海(hai)隼星(xing)傳感技術(shu)有限(xian)公司T-795型光電式雙向垂線坐標儀的(de)特點和(he)工作原理，想了解更多關(guan)于垂(chui)線(xian)坐標儀的(de)相關(guan)內(nei)容，請關(guan)注(zhu)上海隼(sun)星(xing)傳感(gan)的(de)網(wang)站shxxoo.cn。
