上海隼星傳感技術有限公司T-510型數字式沉降儀采用高精度微壓傳感器來測量被監測點沉降的變化，數字式沉降儀主要部件均采為進口。數字式沉降儀可以采用埋入式安裝方式，也可以采用表面安裝的方式，本文將向您介紹這兩種安裝方式具體的操作方法。

圖1-數字式(shi)沉降儀

數字式沉降儀埋入式安裝

相較于尋常的沉降監測設備，T-510型數字式沉降儀安裝方式可多種多樣，其中突破性的安裝方式即是從表面安裝轉為埋入式安裝，此種安裝方式更加適應多樣化和復雜的環境，既能測量結構的內部沉降變化，也避免了現場環境的破壞。安裝時，要保證傳感器不受強電流和高溫影響。常見的內部安裝分兩種：

1）混凝土內部安裝，常用在新建的水庫、大壩內部以及高鐵、地鐵站臺、沿線路基等，用于監測結構內部沉降，此種安裝方式會使傳感器本身不銹鋼殼體直接受到外界壓力，因此，傳感器及配套設備的保護是一個很需要重視的問題，

常用的保護方式即是通過制作保護罩，將傳感器放置在內部，且不影響安裝使用，如圖2所示：

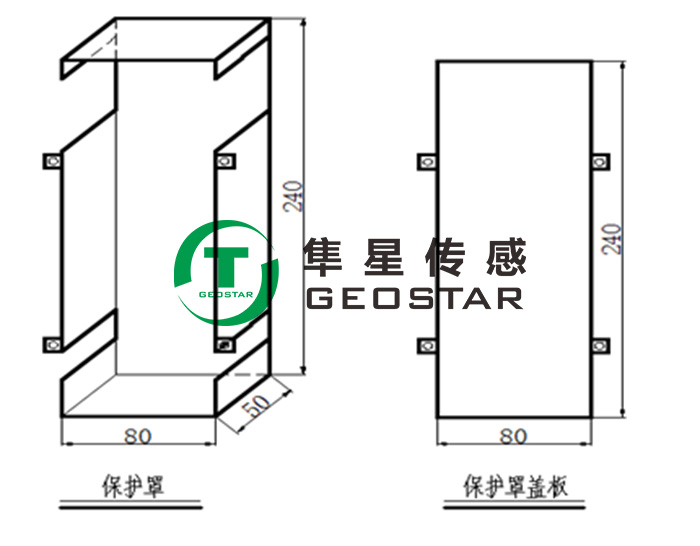

圖2-沉降儀保護罩

設備到位后，先選擇合適的基準點，將儲液罐和采集單元安裝到位，然后開始安裝沉降儀，聯通管，電纜。安裝沉降儀時，原則上所有的沉降儀都要保持在同一水平位置，但因該傳感器量程較大，所以給了我們一定的上下錯動空間，允許有稍小的高差。

在埋入式安裝時，需要保護埋入進去的所有配套設備，連通管和帶接頭電纜需要分別穿過不銹鋼金屬波紋軟管，其中，通液管穿過的波紋管直徑不低于16mm，以20mm為佳。電纜和通氣管共用一條波紋管，直徑32mm即可。管線穿過波紋軟管后，對插到沉降儀上，波紋管不能成直線狀態，即管線不能繃緊，需略有下垂，防止發生沉降時將管線拉開。如下圖3：

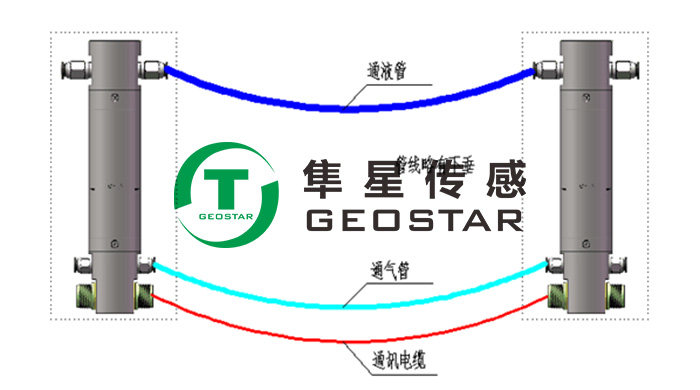

圖3-安裝管線略有富余量

安裝完畢后，開始在儲液罐中加液，將二甲基硅油倒入儲液罐中，使液體流至尾端的沉降儀。儲液罐的液面通常為整個罐體高度的1/2，形成足夠壓差。

灌液完畢后，需要做好排氣工作，以免影響測值。方法：將氣泡趕至沉降儀處，將上方通氣孔螺絲擰開，氣泡會自動排出，等待通氣孔中有水流出表示內部空氣排凈，重新將螺絲擰緊。

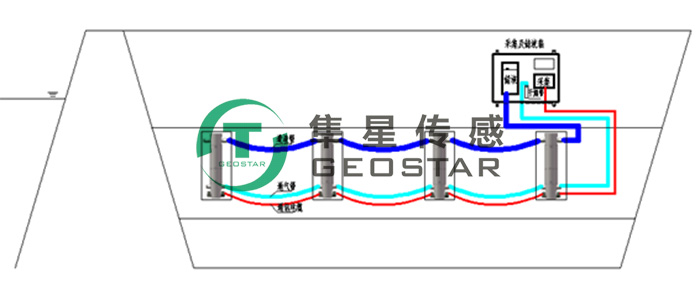

圖4-埋入安裝示意

2）松軟土質內的安裝，如不存在土質上方碾壓的情況，只需將原土回填即可，上方做好標記，防止后期施工時被破壞，也方便后期檢修。

數字式沉降儀表面安裝

相對于埋入式安裝，表面安裝更加方便，將傳感器自帶的安裝支架固定到安裝位置，再將沉降儀及管線按照埋入式方式安裝即可，建議在表面安裝時使用鋁合金或PVC線槽保護連通管和電纜。如現場不需要保護管線，則將三根線纜每隔一米使用扎帶綁扎并固定。

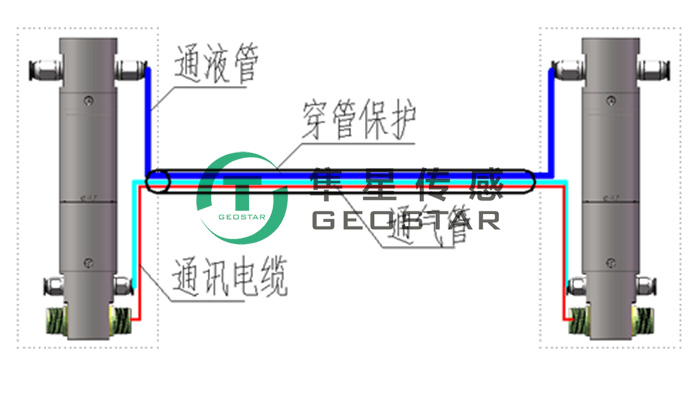

圖5-表面安裝穿管保護示意

注意：不要拆開沉降儀上的螺絲，以免損壞設備。

上海隼星傳感技術有限公司的數字式沉降儀T-510安裝方式靈活多樣，適用于不同的工況環境中，需要根據安裝現場的實際情況，選擇采用埋入式安裝方式，或采用表面安裝的方式。
