T-645型數字式雷達水位計可用于堰渠上的水位測量。量水堰計測量精度高，性能穩定可靠測量結果不受漂浮物，氣泡等影響。通過其數字輸出將數據發送到其它測量儀器。

數字式雷達水位計前端采用了60GHz毫米雷達波探頭，以非接觸的方法測量水位，比起接觸式的儀表，具有更高的可靠性和耐用性。

數字式雷達水位計的結構如圖一所示，主體為圓柱體，由雷達波探頭和相關電路板組成，側面預留了一個四芯的電纜線接口，通過該接口外接四芯電纜線來連接外部電源及其它設備，并以此確保T-645的供電和數據傳輸。

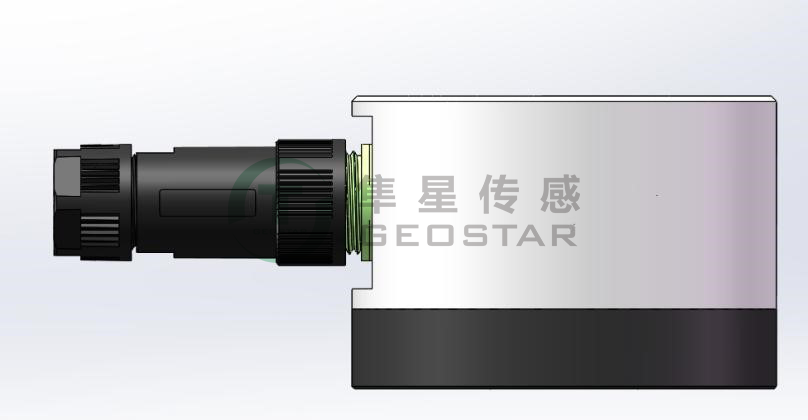

圖一 數字式雷達水位計結構圖

數字式雷達水位計的使用方法如下：

1、將數字式雷達水位計和配套結構件組裝完成后，將電纜從結構件下方預留的孔洞引出連接好外部供電和485通訊線，組裝完成后可直接用膨脹螺絲將結構件固定在水泥底座上。圖二為安裝的示意圖。

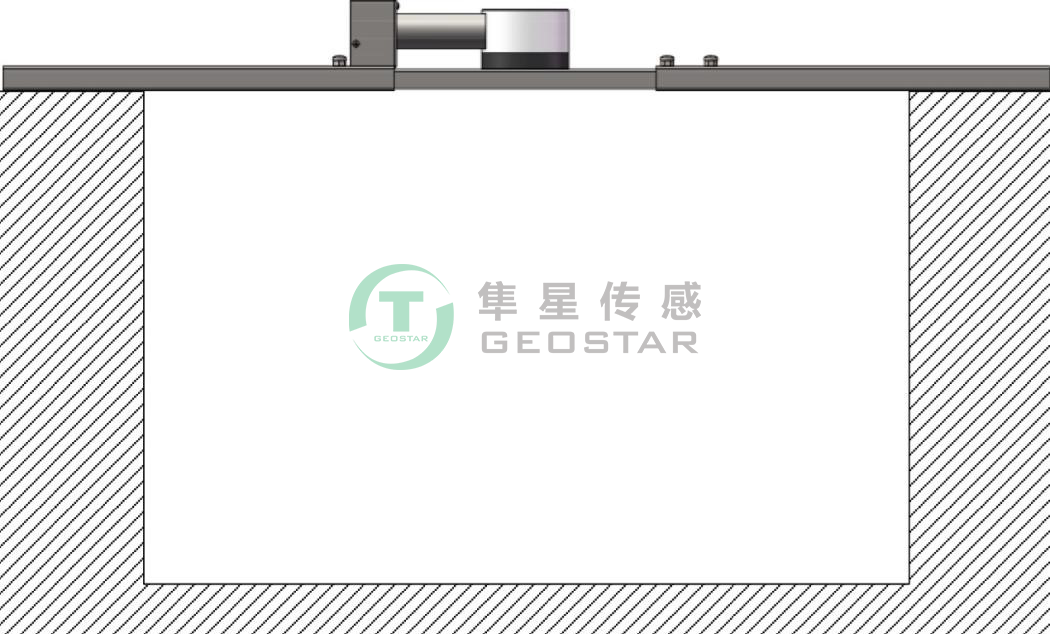

圖二 數字式量水堰計安裝示意圖

2、數字式雷達水位計需要通過上位機查看水位值。將485通訊線與上位機相連，利用串口軟件發送相關命令，讀取當前液位、空高和當前地址等。通訊線定義(yi)見表一。

表一 數字式量水堰計線序定義

數字式雷達水位計默認波特率為9600bps，地址為1。數字式雷達水位計通訊協議為485方(fang)式的MODBUS協議。

本文向你詳細介紹了T-645型數(shu)字式雷達水位計(ji)的相關要點，如想了解更多產品的內容，請關注上海隼星傳感的網站shxxoo.cn。
