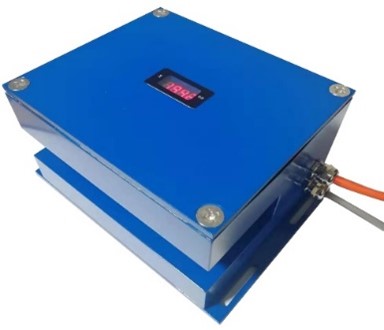

T-790型光電式引張線儀是用于建筑物水平變形觀測的新型測量儀器，可用于觀測大壩、橋梁、碼頭、滑坡體、地裂縫、斷層、軟弱夾層等的水平位移變形量。

光電式引張線儀由CCD傳感器直接檢測到測點的水平位移變化。點光源經透鏡組形成平行光，采用單片機實現CCD器件的程控驅動、信號處理和識別、數據采集、通訊等功能。該儀器將傳感器和外圍電路集成，儀器的整體性和密封性能好，便于安裝。

光電式引張線儀原理

引張線法是在兩個固定的測量基點之間拉一根鋼絲，為保持鋼絲的水平，隔一定距離有一個浮子(或浮船)來托起鋼絲。這樣鋼絲就作為水平方向變形測量的基準，采用光電式（CCD）引張線儀來讀取大壩測點相對于鋼絲位置的變動。

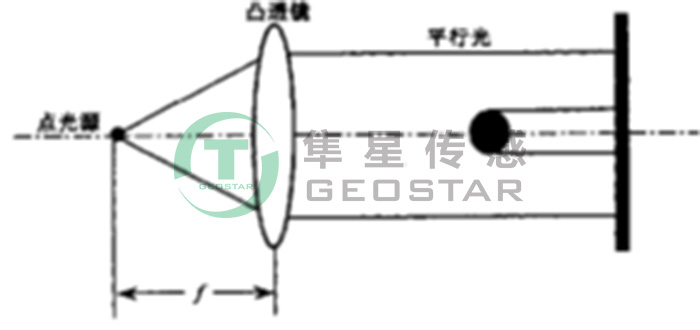

針對大壩安全監測的測量精度、分辨率的要求，我們采用了投影成像測量的測量方法。投影成像測量法利用點光源透過凸透鏡組產生一束平行光, 當該光束中置有被測線材時, 在CCD 上產生與線材直徑相當的陰影, 測量在CCD上的陰影的寬度就可以得到線材的直徑。當線材移動時陰影會隨著線材同時移動，陰影中心移動的距離就是線材移動的實際距離。投影成像測量原理如圖1所示。

圖1投影成像測量原理

光電式（CCD）引張線儀采用線陣電荷耦合器件(CCD)作為傳感單元的主要部件,用單片機實現CCD的程控驅動、信號處理和識別、細分、計算和通信等功能。傳感器配置了由LED點光源和復合透鏡組成的寬視場平行光源, 鋼絲投影到接收機上,構成光學投影測量單元。為了保證儀器在高濕環境下長期可靠工作,采用發熱元件對傳感器的光學部件進行局部加溫,以防止鏡片霧化結露。CCD圖像傳感單元由CCD線陣圖像傳感器、驅動電路、單片機電路、通信接口電路和遮光保護罩組成。傳感器的原理結構如圖2所示。

圖2傳感器的原理結構
