?T-420六通道數據采集儀的特點有哪些

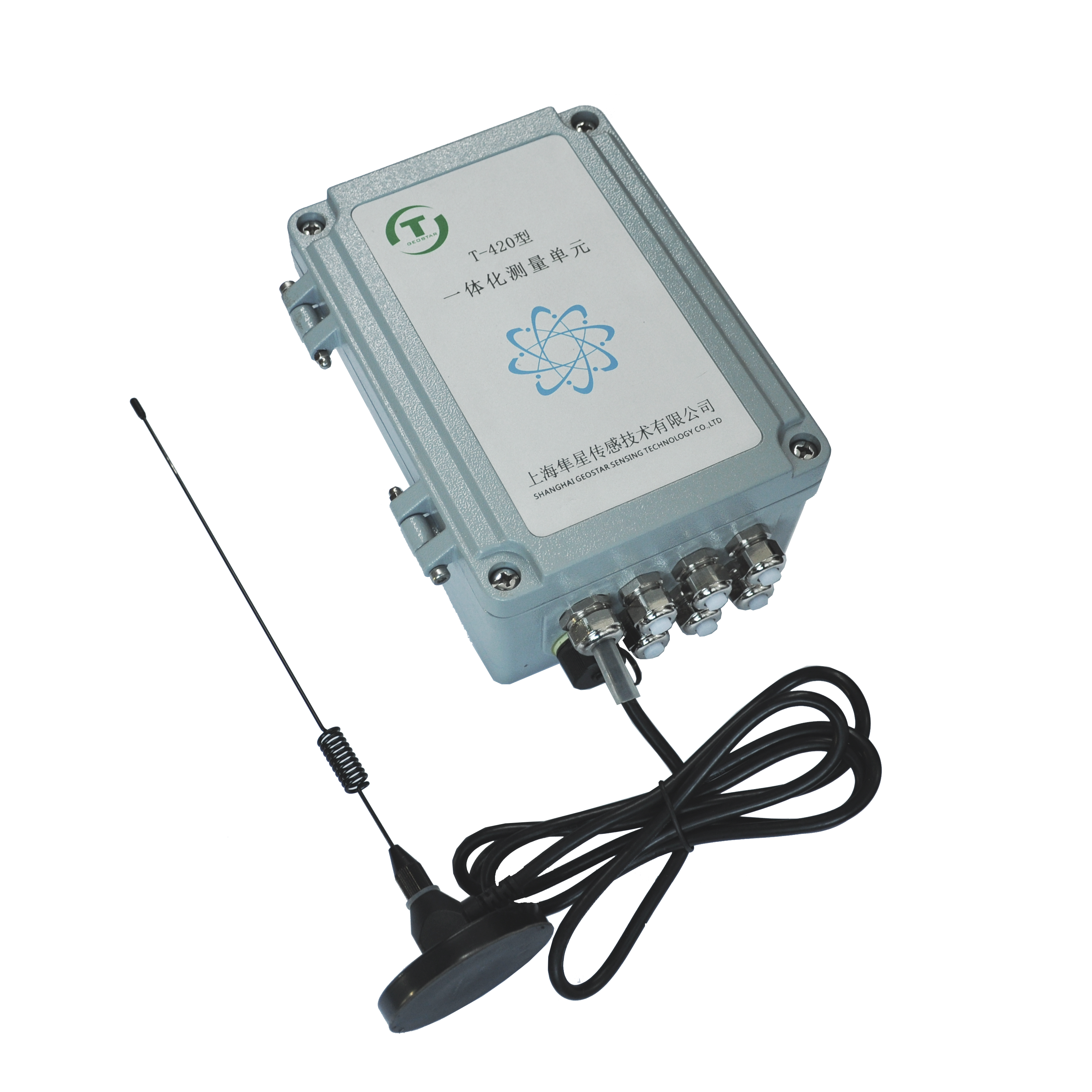

T-420型六通道數據采集儀是一款智能型數據采集終端，主要由RTU模塊、DTU模塊（或485模塊），以及振弦模塊組成，應用于無人值守的巖土水文監測預警系統中，完成各種數據的采集、存貯、傳輸工作。
六通道數據采集儀的產品特點：
◆ 可接入6只弦式傳感器，脈沖量雨量計，以及位移計，傾角儀等其他485類型傳感器，可以同時監測16種要素，基本滿足現場需求
◆ 具有DTU無線通信和485有線通信兩種通信方式，但一臺設備只能選配一種方式
◆ 采用封閉式鑄鋁機盒設計，并采用自制防水接頭，具有良好的防水防潮性能
◆ 參數設置簡單，操作方便
六通道數據采集儀的外型結構及電(dian)氣連接

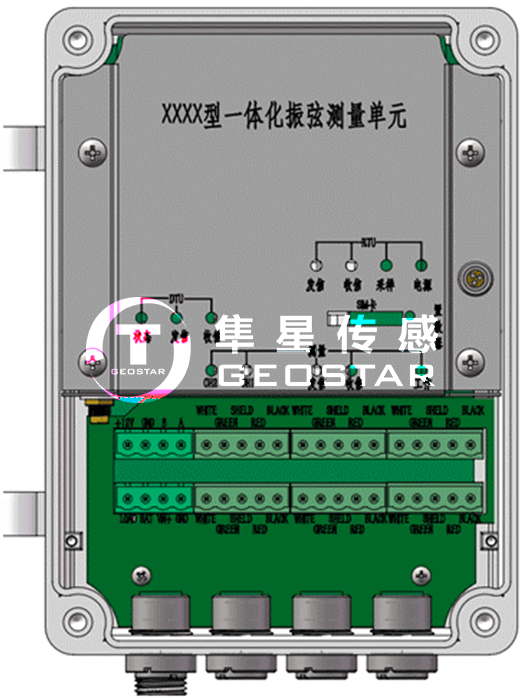

六通道數據采集儀內部圖
置數器：手持置數器接口。
供電電源：15節4.2V2.2AH鋰電池內置于機盒電池倉內，容量高達33AH,可外接9V太陽能電板給鋰電池充電。
端子定義（均從左至右）：
|
1號端子（485傳感器接口） |
||||
|
1 |
2 |
3 |
4 |
|
|
+7V |
GND |
B |
A |
|
|
2號端子（電源插座） |
||||
|
1 |
2 |
3 |
4 |
|
|
+4.5V-開關 |
+4.5V-BAT |
+6V |
GND |
|
|
注1：此座子均已引至外殼航插，1腳為開關，和2腳短接后則打開設備電源； 注2：3腳和4腳為充電接口，電壓不能超過9V。 |
||||
|
3號端子-8號端子（弦式傳感器1-弦式傳感器6） |
||||
|
1 |
2 |
3 |
4 |
5 |
|
溫度（白） |
溫度（綠） |
屏敝 |
頻率（紅） |
頻率（黑） |
本文向你詳細介紹了T-420型六通道數據(ju)采(cai)集(ji)儀(yi)的相關要點，如想了解更多產品的內容，請關注上海隼星傳感的網站shxxoo.cn。
