昆山首座框架道路橋梁

數字化、智慧化管理試點

江浦路吳淞江大橋

健康監測試點項目

上線啦！

01

實施背景

橋(qiao)(qiao)梁(liang)(liang)健康監測是推動(dong)橋(qiao)(qiao)梁(liang)(liang)高質量(liang)發(fa)展(zhan)的(de)重(zhong)要舉(ju)措，是交通運輸領域新型基(ji)礎設(she)施建設(she)的(de)重(zhong)要組(zu)成(cheng)，是保(bao)證橋(qiao)(qiao)梁(liang)(liang)安(an)全(quan)(quan)耐(nai)久(jiu)的(de)重(zhong)要手(shou)段，是提(ti)升公(gong)(gong)路橋(qiao)(qiao)梁(liang)(liang)科學管養水平(ping)(ping)的(de)重(zhong)要途徑。根據(ju)《江蘇省“十四五”公(gong)(gong)路養護管理發(fa)展(zhan)綱要》《蘇州市(shi)公(gong)(gong)路橋(qiao)(qiao)梁(liang)(liang)安(an)全(quan)(quan)耐(nai)久(jiu)水平(ping)(ping)提(ti)升實施方(fang)案》及《昆山市(shi)公(gong)(gong)路橋(qiao)(qiao)梁(liang)(liang)安(an)全(quan)(quan)耐(nai)久(jiu)水平(ping)(ping)提(ti)升實施方(fang)案》等相(xiang)關要求，橋(qiao)(qiao)梁(liang)(liang)運行(xing)管理單(dan)位逐年開展(zhan)建設(she)具有重(zhong)要意義或特(te)殊(shu)結構的(de)長大橋(qiao)(qiao)梁(liang)(liang)結構健康監測。

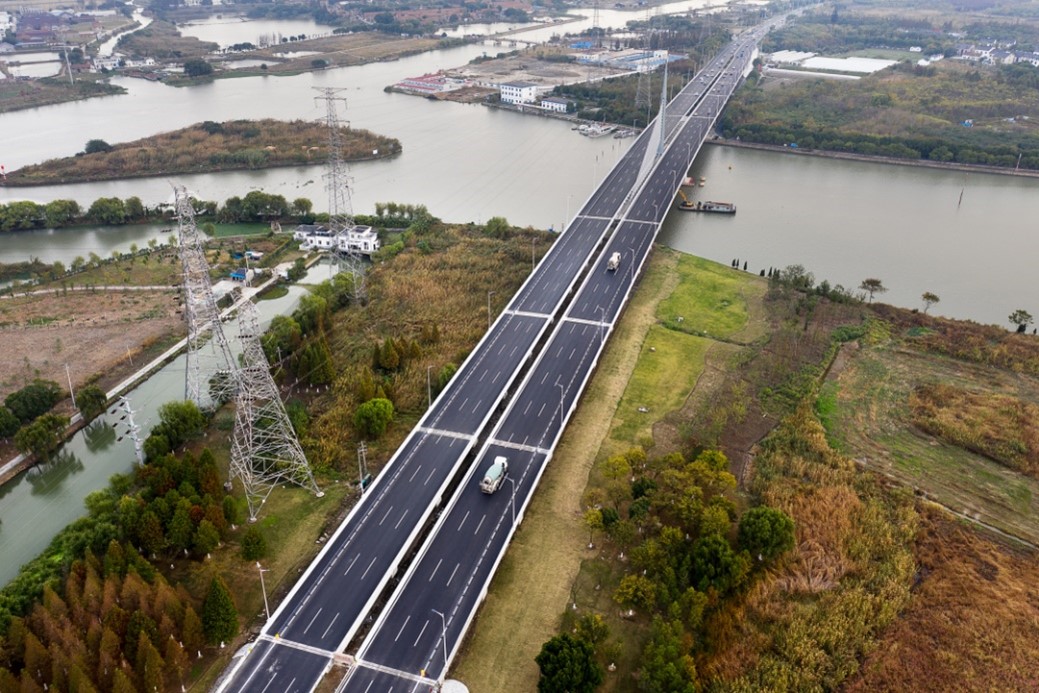

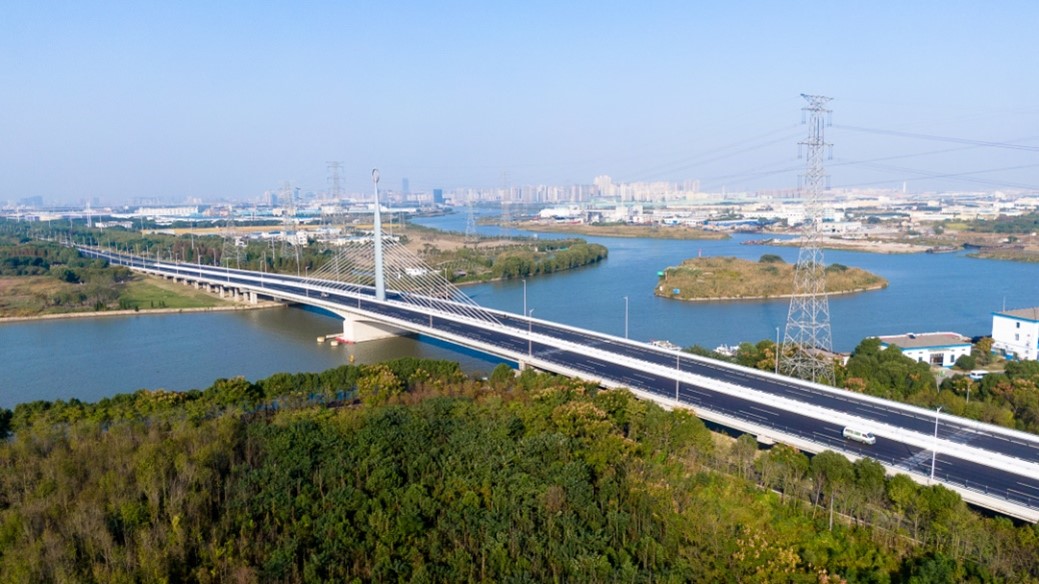

2022年，市交通運輸局根據管養橋梁的特點及運行狀況，選擇江浦路吳淞江大橋作為健康監測建設試點。江浦路吳淞江大橋位于昆山市江浦南路（縣道X204），跨越吳淞江，于2005年建成通車，2018年完成整體頂升、引橋加跨，設計荷載城-A級，道路等級為一級公路。橋梁主橋為單塔雙跨部分斜拉橋、引橋為預制空心板，主橋整幅、引橋雙幅布置，主橋屬于特殊結構形式。

江浦路吳淞江大橋健康監測試點項目于2022年3月啟動，主要包括環境溫濕度監測、結構溫度監測、橋面溫度監測、地震動/船撞監測、風荷載監測、主梁撓度監測、梁端位移監測、斜拉索索力監測、結構應變監測、典型裂縫監測、環境腐蝕監測等。

通過“硬件+第三方服務”的模式試點建設江浦路吳淞江大橋健康監測系統，旨在通過傳感技術獲取橋梁重要構件和部位的關鍵數據，利用大數據、數據處理與算法分析提供橋梁結構信息，在異常事件發生時發送預警和報警，達到實時掌握橋梁結構安全水平，指導后續養護管理的目標。

02

實施流程

1. 召開前期方案審查會

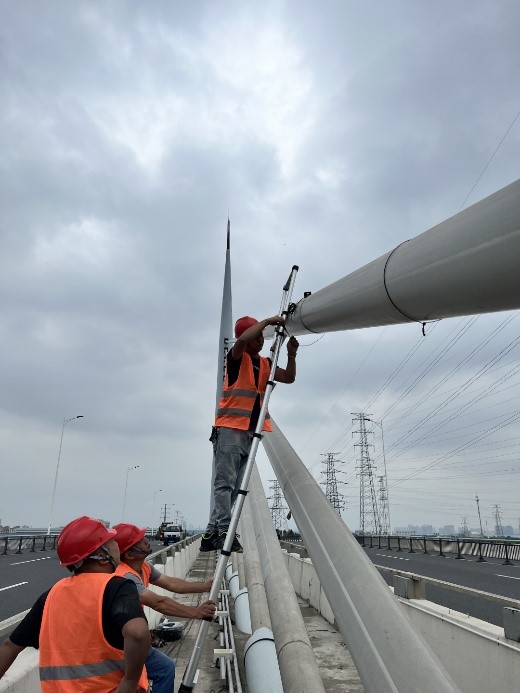

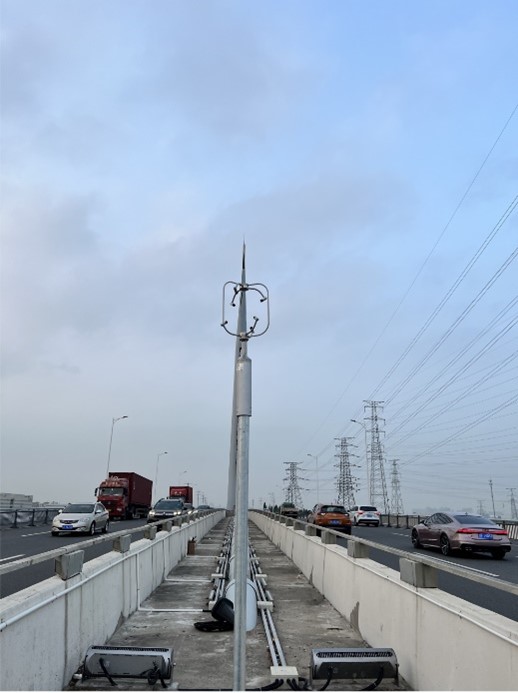

2. 風速風向儀安裝

用于監測橋址區風速風向的變化，配合撓度儀監測橋梁在各個荷載作用下的狀態。

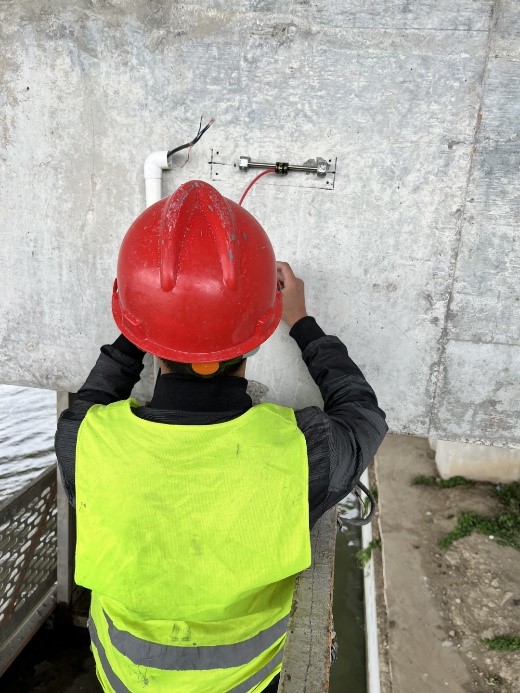

3. 振弦應變計安裝

可以獲取橋梁在荷載作用下的結構應力應變變化和結構溫度情況。

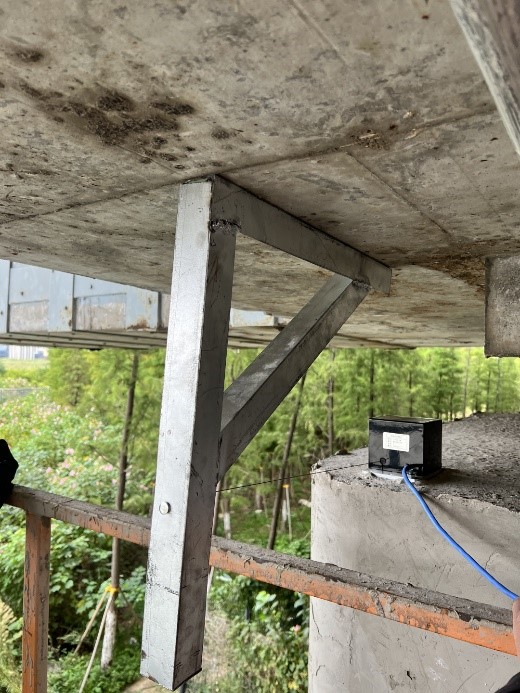

4. 光電撓度儀安裝

監測重型荷載時，對主梁豎向位移的影響。從而做出報警對經過的重型車輛進行抓拍，記錄車輛通過時間、車型、車牌等信息。

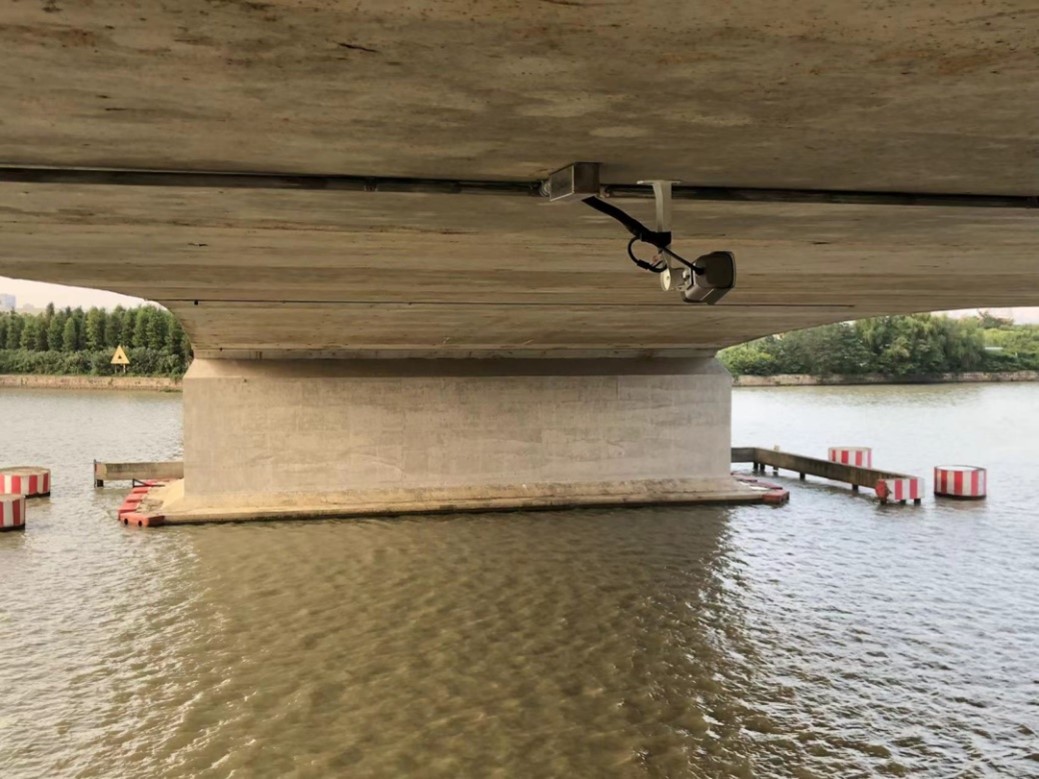

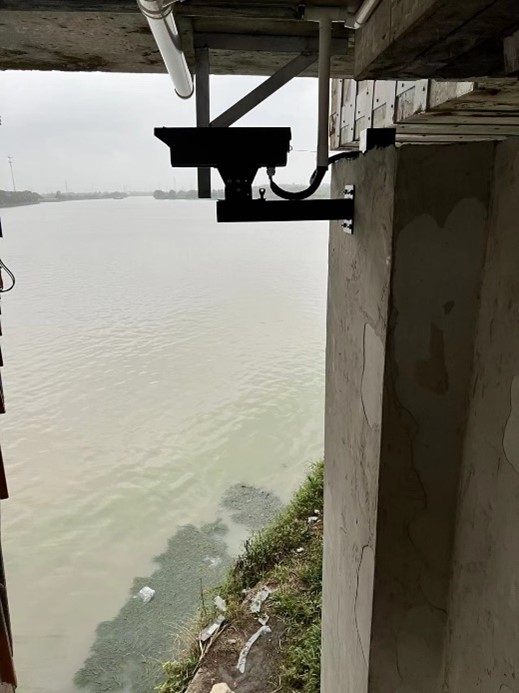

5. 船撞（地震動）傳感器安裝

通過加速度傳感器監測橋墩狀態，當受到撞擊產生振動時，傳感器報警，航道抓拍相機對撞擊船舶進行抓拍。

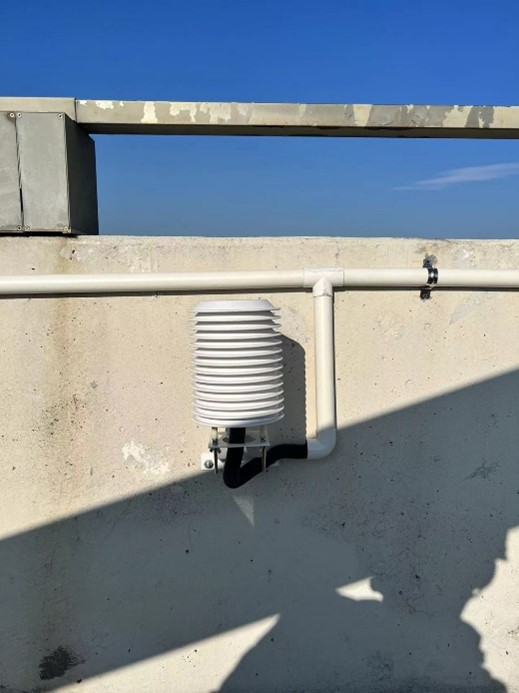

6. 環境溫濕度計安裝

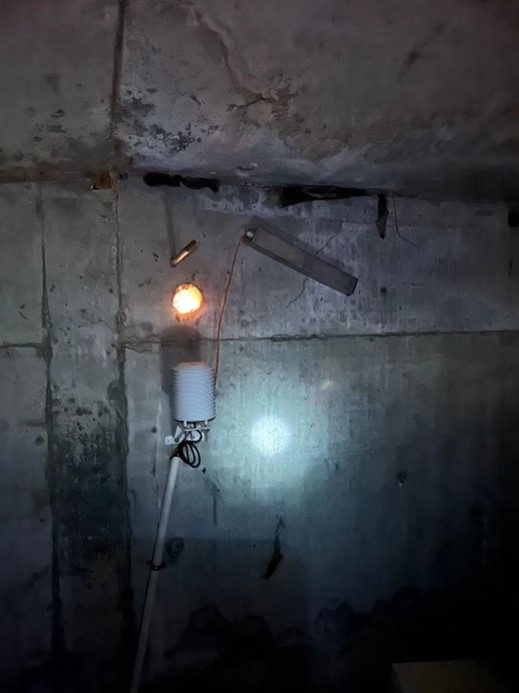

環境溫濕度計安裝。用于監測橋址區及箱梁內部的溫濕度，為橋梁養護提供建議。

7. 路面溫度計安裝

可以監測橋面溫度情況，在冬季低溫和夏季高溫下進行報警，提供養護建議。

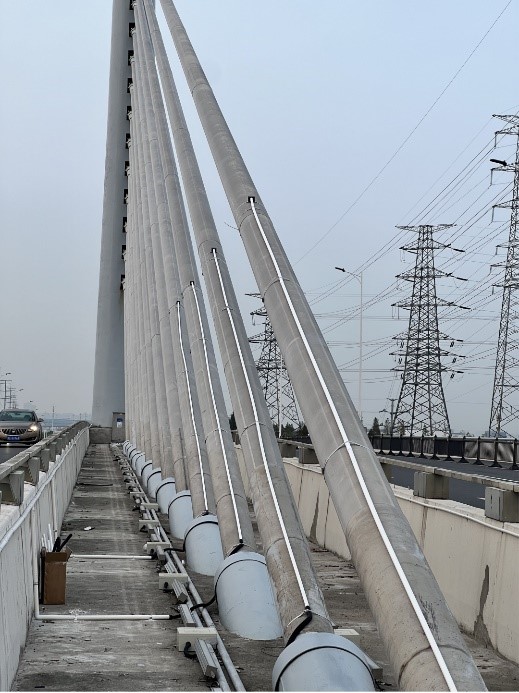

8. 索力傳感器安裝

通過對斜拉索進行監測，了解斜拉索受力情況，判斷其工作狀態。

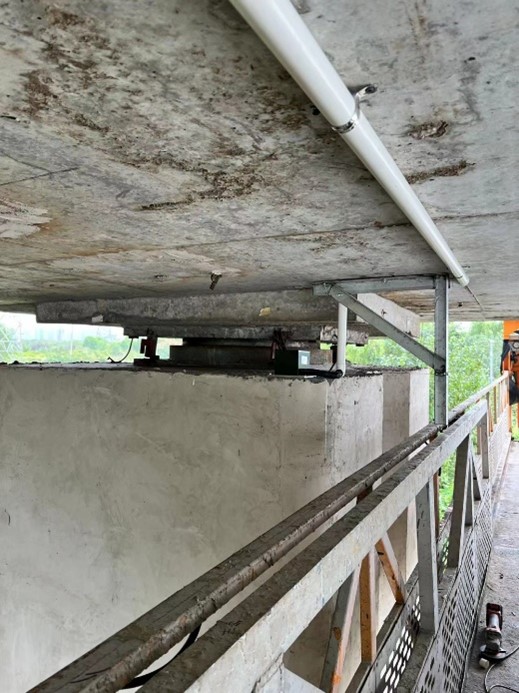

9. 支座位移計安裝

通過對主橋支座位移的監測，實時了解主橋在荷載作用下的支座位移情況。

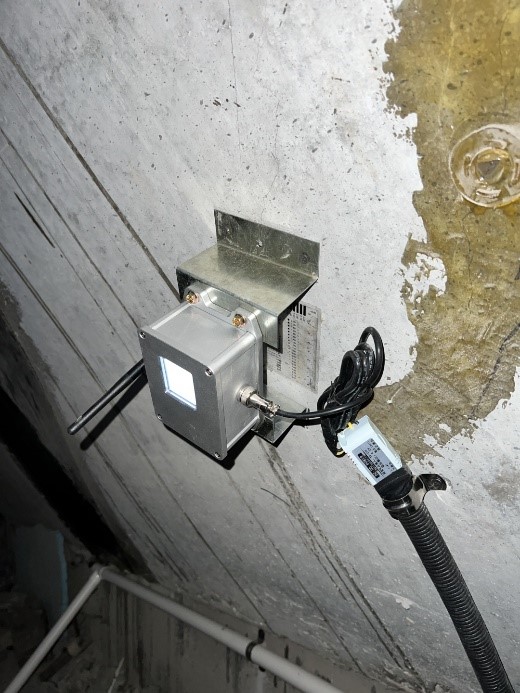

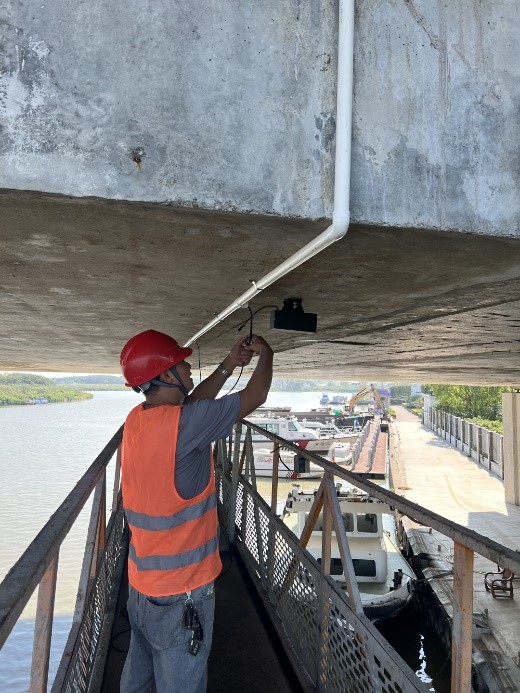

10. 無線視頻裂縫監測儀安裝

通過對既有裂縫進行長期觀測，判斷裂縫變化情況和發展趨勢，并對其異常態勢進場預警。

11. 氣相腐蝕儀安裝

用于監測錨頭周圍環境對錨頭的腐蝕作用，在累積腐蝕量過大或腐蝕速率過快時進行報警。

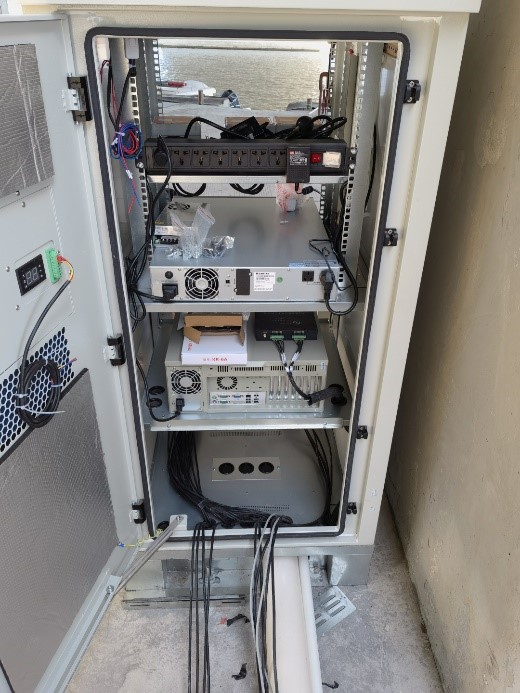

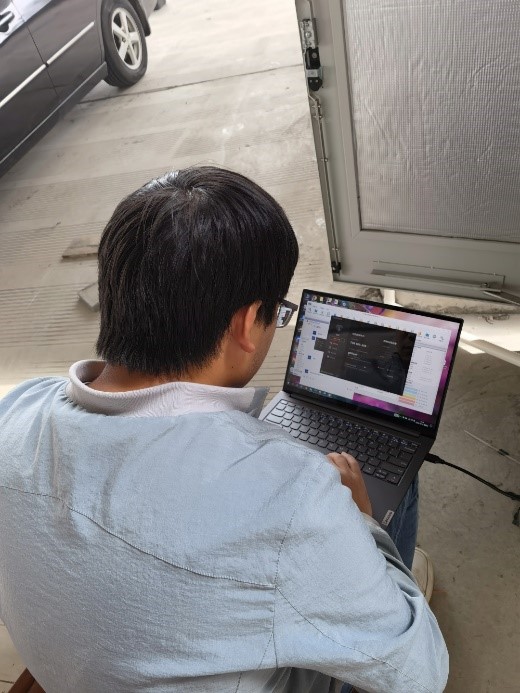

12. 進行現場系統聯合調試

下一步

市交通運輸局將積極關注江浦路吳淞江大橋健康監測試運行情況，并進一步加強對特大、特殊結構、特別重要橋梁的關注，結合城市生命線安全工程建設，進一步擴大橋梁健康監測范圍，推進橋梁數字化、智慧化管理，保證橋梁安全運營。
