上海隼星傳感技術有限公司T-750型大量程位移計（也稱拉線位移計或拉繩位移計，以下簡稱T-750）采用拉線式設計。適合長期布設在混凝土結構物和其他材料結構物內及表面上，測量結構物伸縮縫或周邊縫的開合度、變形，亦可用于測量土壩、土堤、邊坡、橋梁等結構物的位移、沉陷、應變、滑移等。

大量程位移計的特點有：

1、自收纜機構，自動回收繩索；

2、測量電路防水設計，IP68防護；

3、自動排線機構，保證拉繩自動均勻排線；

4、4-20mA電流信號和485數字信號可選；

5、1米、2米、4米量程可選。

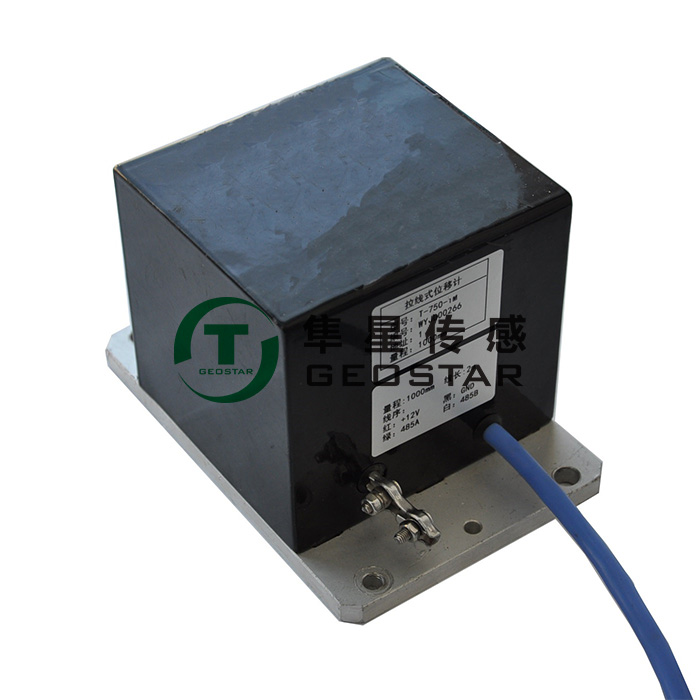

圖1 大量程位移計外觀

大量程位移計的工作原理

T-750采用高精度進口旋轉式電位器方式，通過電位器將機械位移量轉換成可計量的、成線性比例的電信號或者是數字信號,采用自收纜機構，采集電路采用防水設計，結構簡單，方便安裝。

大量程位移計的技術參數

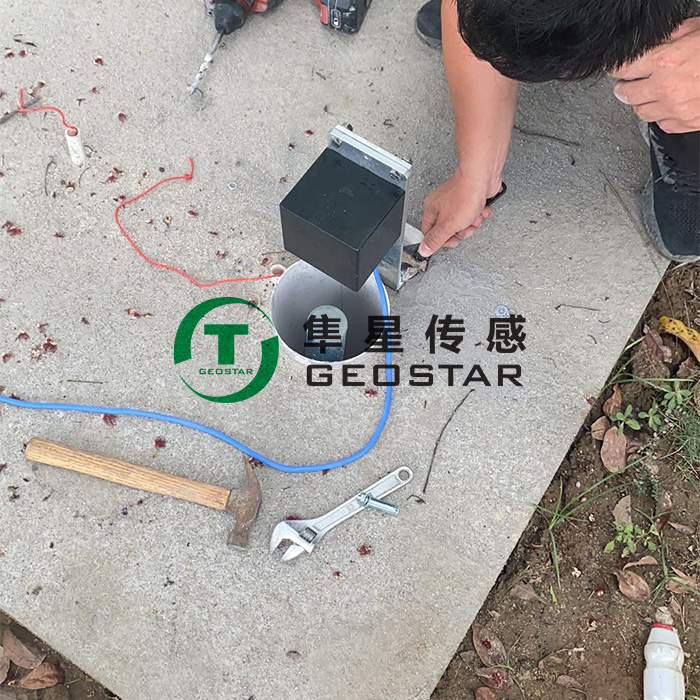

圖2 T-750大量程(cheng)位移計安裝現場

大量程位移計使用注意事項

1、安裝T-750時，應根據被測點的運動軌跡，使拉線頭拉出的拉繩盡量與傳感器出口端面保持垂直；

2、未安裝于工作臺或固定座前，請勿用手或是其它產品將鋼索拉出并讓其瞬間自行彈回，此舉可能會造成鋼索斷裂，傷害本體結構及人身安全。當手動拉出傳感器拉繩時，應輕輕送回拉線頭，嚴禁松手使拉繩自動收回；

3、傳感器拉繩拉出量應在其工作長度范圍內工作，避免極限拉出，使拉繩受力過大遭受損傷；

4、T-750出廠均經過精密率定，出現故障需要廠家人員進行維修，用戶無需拆卸修理；

5、請勿將傳感器輸出線與電源動力線放置在一起傳輸，避免干擾源頭。

本文向你詳細介紹了上海隼星傳感技術有限公司T-750型(xing)大量程位移計(ji)的特點和工作原理，想了解更多關于大量程位移計的相關內容，請關注上海隼星傳感的網站shxxoo.cn。
