上海隼星傳感技術有限公司T-425型四通道數據采集儀（以下簡稱T-425）是一款多用途一體化測量單元，該測量單元集成了4個振弦式測量通道和4路數字信號接入端口，內置大容量可充電鋰電池，方便在特殊工況下連續可靠工作。廣泛應用于無人值守的巖土水文監測預警系統，完成各種數據采集、存貯、傳輸工作。

T-425外觀如圖1所示，在機箱下部留有4組5芯插座，待測量的傳感器信號由端子接入到測量系統，每個端子內部均設有防雷保護以四通道數據采集儀及傳感器受雷擊損壞，接線盒采用防淋雨的通風結構，便于用戶操用同時不會因接線而破壞T-425的防水結構，T-425的整機是全防水的，接線端子受潮或進水不會影響儀器內部防水結構，如果用戶在安裝操作時不慎淋濕接一端子，不需要特別處理就會自然風干。機箱正面部分集成了主電路板、物聯網通信模塊、GPS、北斗定位模塊、天線等功能部件，是T-425的主要組成部件。

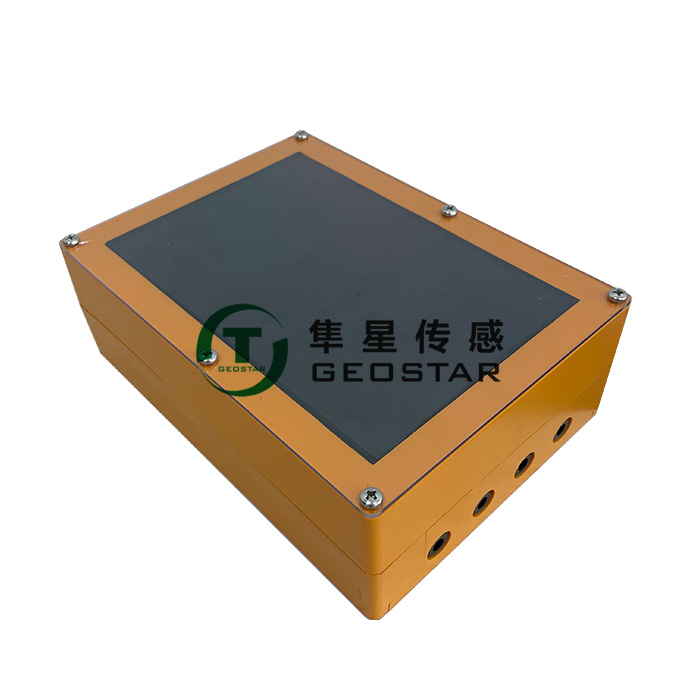

圖1:儀器正面圖

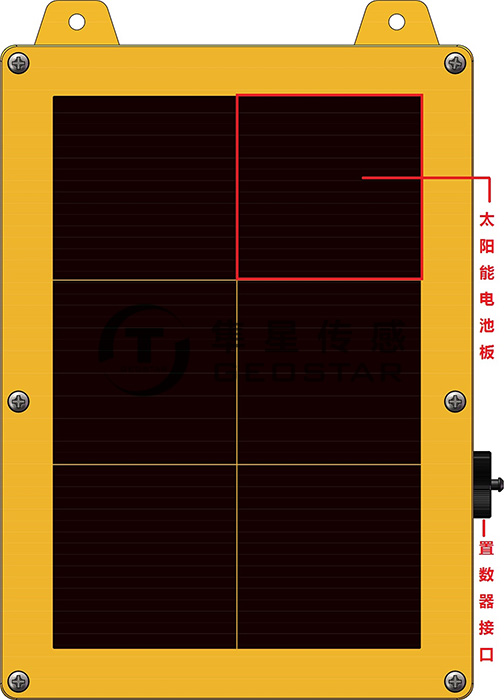

圖2:儀器背面圖

四通道數據采集儀機箱背面如圖2所示，該部件為儀器的供電單元，由內置鋰電池組、大功率快速充電控制單元及光電轉換單元組成，背面貼裝6塊弱光電池板提供運行期間的電能補充，而內置鋰電池組則保證完全無電池補充狀態下儀器連續在線工作一年，電池組設計為方便拆卸和更換的結構以便用戶更換新的電池部件。

上述兩部件通過6只防脫落螺絲連接，部件之間有密封圈保證整機的防水功能。

置數器接口：手持置數器接口。

供電電源：18節4.2V2.2AH鋰電池內置于機盒電池倉內，容量高達45AH,接5V太陽能電板給鋰電池充電或接5V/2A(5A)TYPE-C接口直充。

 本(ben)文向你(ni)詳(xiang)細介(jie)紹了(le)上海隼星傳感技術(shu)有限公司(si)T-425型四通道數據(ju)采集儀的外型結構及電(dian)氣連接(jie)，想了(le)解更多四通道(dao)數據(ju)采集儀的(de)相關內容，請(qing)關注上海隼星(xing)傳感的(de)網站shxxoo.cn。
