上海隼星傳感技(ji)術有(you)限公司T-600系列振弦式滲壓計埋設在(zai)(zai)水工建筑(zhu)物、基巖(yan)內或(huo)安裝在(zai)(zai)測壓(ya)管、鉆(zhan)孔、堤(di)壩、管道和壓(ya)力容器(qi)內，測量孔隙水壓(ya)力或(huo)液體(ti)液位。傳(chuan)感器(qi)可(ke)安裝在(zai)(zai)鉆(zhan)孔中(zhong)、測壓(ya)管或(huo)測井中(zhong)，也(ye)可(ke)安裝在(zai)(zai)填土或(huo)壩體(ti)中(zhong)。

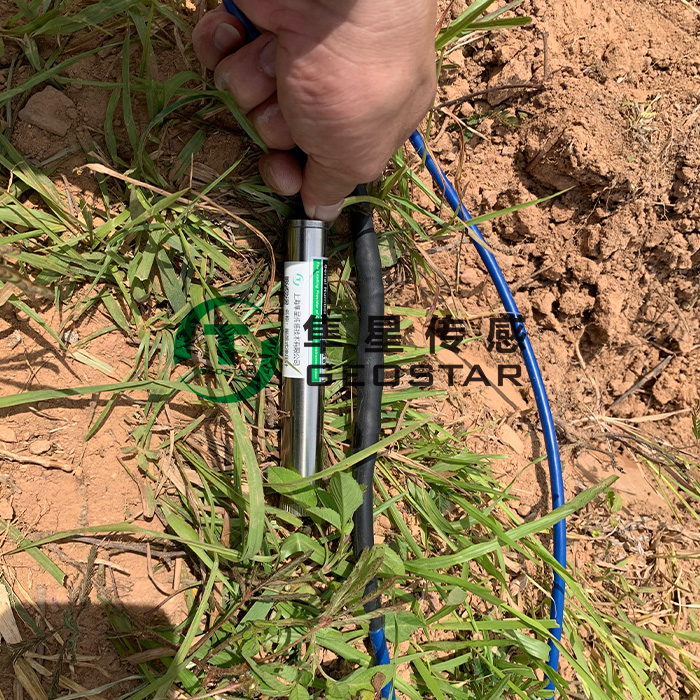

在填土或壩體上安裝振弦式滲壓計

滲壓計出廠時通常都提供有可直接埋入式電纜，以便在高速公路，大壩等現場布置，絕大多數情況下滲壓計可以直接放在混凝土或土體里，如果出現有大粒徑的骨料時，可將滲壓計裝入浸透水的沙袋，并采用適當的措施保護電纜以避免大骨料對電纜的損傷。

低通氣濾體透水石適用于大多數的日常測量。而在細的粘土中，在滲壓計的周圍不要用砂袋。在經常碾壓的地區或預計位移較大的地區，就應該使用鎧裝電纜，特別是沿壩軸線區域布置。

電纜通常是安裝在地溝內，用小粒徑骨料的材料來回填。回填時要小心的用人工方法在電纜周圍搗實，并以規定的間隔用膨潤土填充，以免沿電纜溝形成滲流通道。

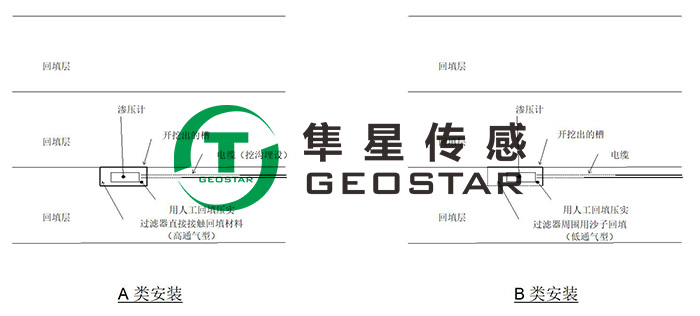

圖 典型的大壩上的安裝

振弦式滲壓計的飽和

安裝前，滲壓計應一直浸泡在水中，直到安裝時為止。

振弦式滲壓計連接電纜及電纜屏蔽

黑、紅線為頻率信號，即滲壓原始值輸出信號；綠白線為溫度信號，可用于監測環境溫度及溫度補償。

振弦儀器的輸出信號是頻率，所以電纜電阻細微的變化、電纜的連接，不會影響讀數儀對儀器的讀數。傳感器電纜必須使用雙絞屏蔽電纜，且帶有整體屏蔽的抗干擾裸線。連接時，將屏蔽線接到一起并接到接地點。電纜可使用錫焊的方式并輔以熱縮管接長，接長電纜不影響儀器讀數。接頭應始終保持防水。

振弦式滲壓計的防雷保護

在滲壓計的內部裝有一個三極等離子浪涌避雷器，可防止峰值電壓通過導線進入。終端箱要可靠接地：

如果儀器使用一個便攜讀數儀手動讀數，那么簡單的防雷辦法是，平時將電纜良好接地。

本文向你詳細介紹了滲壓計如何在填土或壩體中安裝，在后面的文章中，將向介紹更多關于T-600系列振弦式滲壓計的數據處理和如何進行故障排除等內容，希望能讓你對上海隼星傳感技術有限公司的T-600系列振弦式滲壓計有更多的了解。
