上海隼星傳感技術有限公司T-550型數字式量水堰計用于精確測量非常小的水位變化，可對河流、堰槽以及鉆孔里很小的水位變化進行精確測量。該系統安裝方式簡便，適用于不同的工況環境中。本文向你介紹數字式量水堰計的接線方式和注意事項。

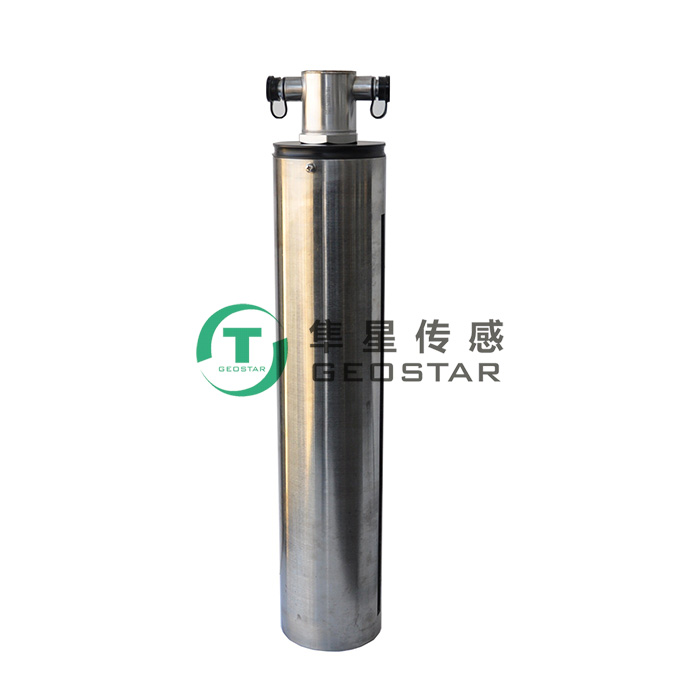

完成量水堰計防污管在安裝洞中的固定后，將防污管上端蓋取下，打開磁致伸縮傳感器的外包裝取出傳感器和浮子，將傳感器測桿上的止位環取下后，測桿穿過上端蓋旋緊在M18的螺紋上，然后將浮子穿在測桿上，止位環復位。然后將裝好傳感器的上端蓋安裝在防污管上固定好即可進行測量工作。

數字式量水堰計注意事項

1）安裝和搬運過程中不可使測桿彎曲，切勿使傳感器的電子倉端或末端承受大的沖擊。

2）止位環取下時記住其在測桿上的位置以便復位時回原位。

3）安裝時傳感器裝入防污管時浮子應放在止位環處，不得由高處向低處自由落下，另外禁止浮子在測桿兩頭來回運動撞擊止位部件，從而避免浮子由于撞擊而損壞。

數字式量水堰埋設事項

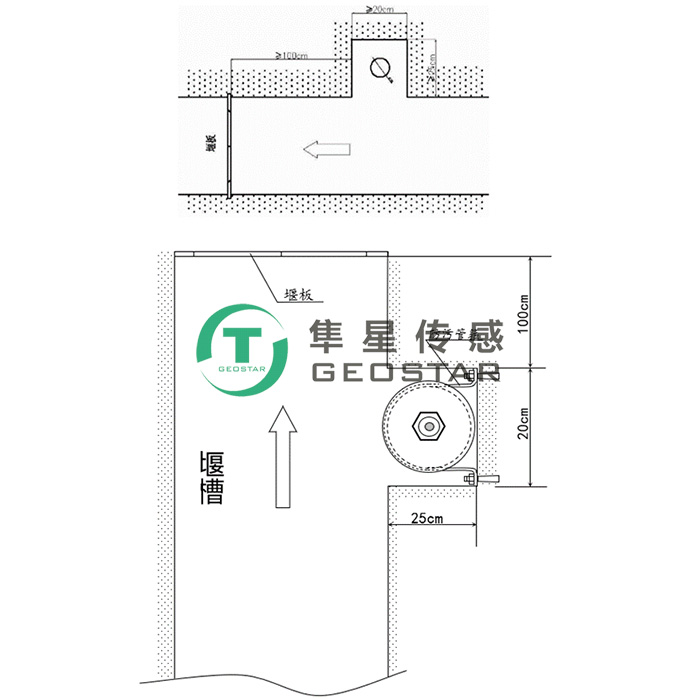

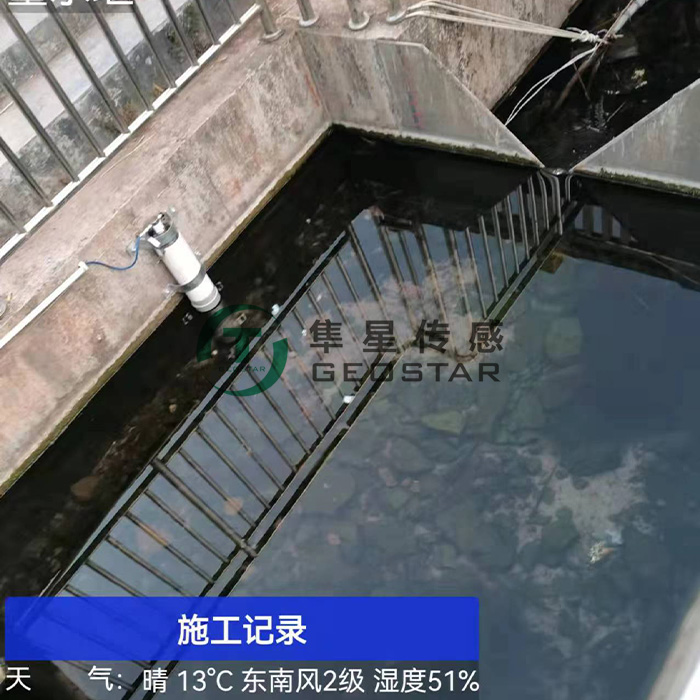

將防污管安放在安裝洞內用混凝土澆筑固結，澆筑高度不得大于10cm,防止砂漿進入防污管。防污管安裝時為保持管體垂直請用上端蓋上的水平泡調整上端面水平。安裝時防污管內嚴禁雜物進入。

數字式量水堰接線方法

系統接線前注意事項:液位傳感器的屏蔽電纜線必須避開大功率電源、射頻信號源和其它有噪聲的傳輸線等。電纜的屏蔽線必須完好無斷線，并接到二次儀表地端，不要將屏蔽線接到液位計的任何部分，也不要將液位傳感器的螺釘與地或其它電接點連接。傳感器常規使用四芯電纜，分黑紅綠白四種顏色，其中紅色表示12V，黑色表示GND，綠色表示485+，白色表示485-，如電纜芯線顏色不同，我公司出廠時會有芯線定義標記。

數字式量水堰故障排除

如果儀器測量出現故障， 可從以下幾方面檢查:

1、檢查傳感器和讀數設備的連接方法是否正確;

?  檢查電纜是否有破損和斷裂;

?  檢查電纜各處的連接是否正常,如電纜接頭、接線端子等。

2、如果觀測數據不準，應從以下幾方面檢查:

?  安裝部件松動或傳感器傾斜比較大;

?  檢查防污管內是否有雜物;

?  檢查過水孔是否堵塞;

?  檢查浮球上下移動是否正常。

本文以及前述的文章中，向你詳細介紹了數字式量水堰計的工作原理、安裝方法、接線方式和注意事項，希望通過系列文章，你能對上海隼星傳感技術有限公司的T-550型數字式量水堰計有更多的了解。
