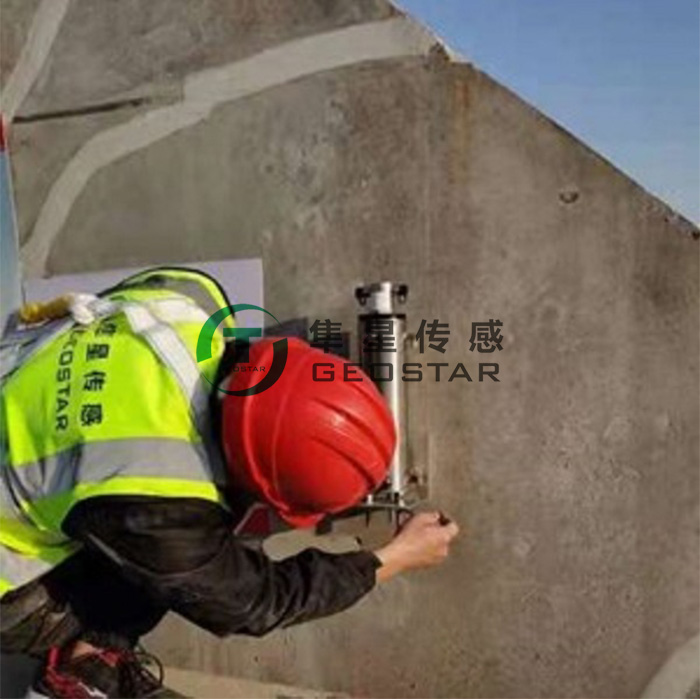

磁致式靜力水準儀T-590是測量兩點間或多點間相對高程變化的精密儀器，主要用于大壩、核電站、高層建筑、礦山、滑坡、橋梁等垂直位移的監測。靜力水準儀系統一般安裝在被測物體等高的測墩上或被測物體墻壁等高線上。靜力水準儀安裝傳感器總成后，需要連接氣管和連接導線，并對整個系統進行檢查調試。

系統依據連通器原理，將被測沉降點及基準點用導壓水管串連，并在水管內充入導壓液體(SG溶液)，通過測量各沉降點與基準點之間的液面變化量，即可計算出各測點的沉降量。

本系統對各測點的容器埋設高程有一定要求，各測點容器高程差不應過大。測點容器由上端蓋及罐體組成，上端蓋安裝一個磁致伸縮式液位傳感器。

靜力水準儀連接通氣管

通氣的作用是使所有容器內液面以上壓力保持恒定，整個通氣系統應相互連通并只在一點和大氣連通。先用配置的通氣管把各傳感器通氣孔串聯，再用儲液筒通氣管把各儲液筒通氣孔串聯。松開干燥管一端的螺帽，使其和大氣導通，然后再在干燥管上套一氣球，對其進行保護。

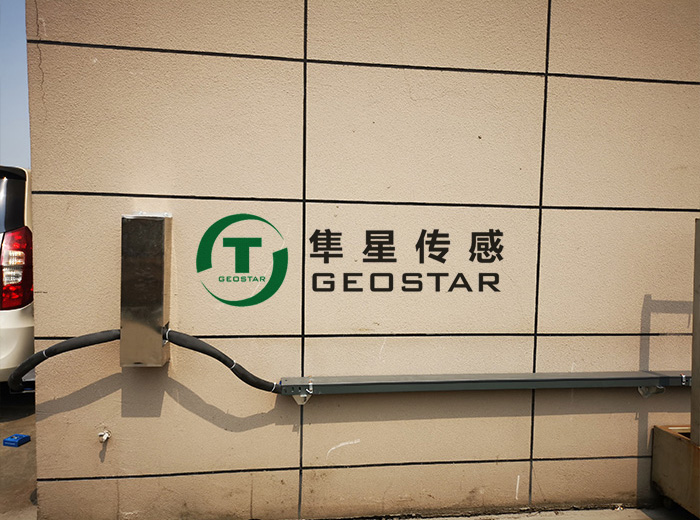

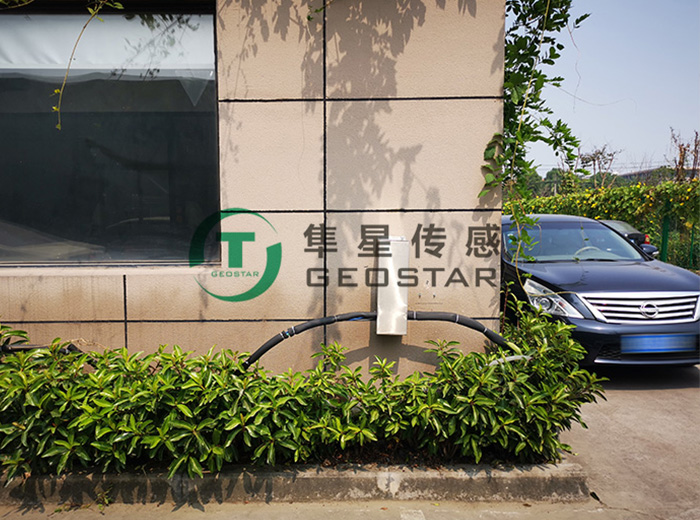

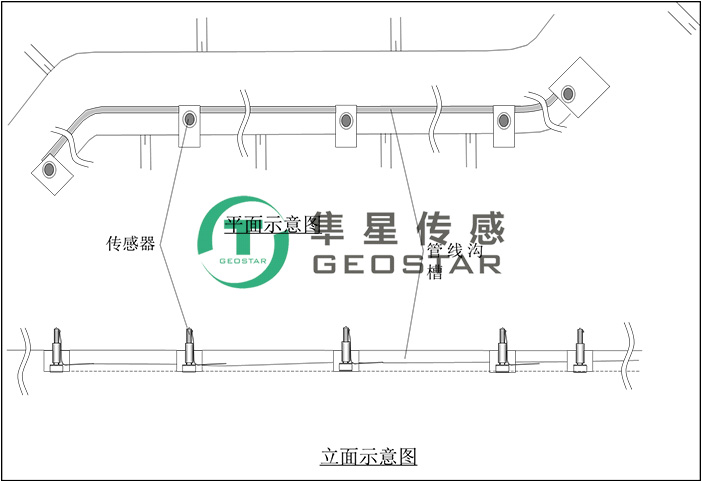

現場安裝布置示意圖

注意：在環境溫度較高的環境或干燥的地區，為防止容器內的水分蒸發，建議將容器內添加不具有揮發性的硅油，使硅油覆蓋在液體的表面形成油膜膜以隔絕空氣，從而限制了容器內水分的蒸發。每個容器內的均須添加等量的硅油，添加量以覆蓋液面以上1～2mmm為宜。注意添加的硅油應使用粘度單位為5～10厘絲的品種，粘度太大的硅油不利于液面的平衡。

靜力水準儀導線連接

T-590磁致伸縮式靜力水準儀型傳感器為數字接口，通過一根電纜連接即可獲取系統所有傳感器的讀數。在系統安裝調試前，都須對系統中每支傳感器設置一個單獨的地址。為便于安裝調試、維護及檢索，建議將同一系統中傳感器地址按照從 01 起的遞增順序編號，并與安裝位置順序一一對應。

安裝前應對傳感器進行讀數包含地址編號的檢查，即將傳感器連接到讀數裝置（或直接與電腦連接），根據傳感器標簽上顯示的地址，對傳感器進行讀數，浮球在底端的位置時讀數接近 0mm，當浮球頂端時應接近傳感器的滿量程，確保讀數及通訊正常再進行安裝。

以上就是(shi)磁致式靜力水準(zhun)儀在連(lian)接(jie)氣管和導線(xian)時要注意(yi)哪些事項。
