T-920振弦(xian)(xian)式埋入(ru)式應變計是(shi)將一(yi)根鋼弦(xian)(xian)的(de)兩(liang)端(duan)采(cai)用(yong)焊接工(gong)藝固定于中空金屬管中，整支儀器安裝在混(hun)凝土中，混(hun)凝土的(de)變形使(shi)得兩(liang)端(duan)塊相(xiang)對(dui)移(yi)動并導致鋼弦(xian)(xian)的(de)張力將因此遞增或(huo)衰減，其共(gong)振頻率隨(sui)之改變，使(shi)用(yong)振弦(xian)(xian)式讀數(shu)儀或(huo)自(zi)動化采(cai)集單元可以(yi)測(ce)出(chu)其頻率變化，由(you)此來換算(suan)出(chu)混(hun)凝土的(de)應變量。

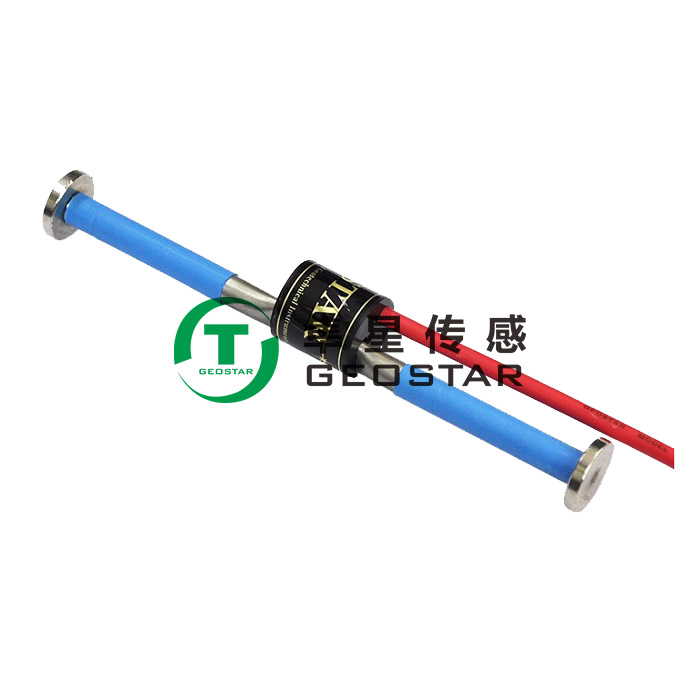

T-920振(zhen)弦式埋入式應(ying)變計(ji)

T-930為(wei)振弦式(shi)小標(biao)距埋入式(shi)應變計

T-920埋入式應變計主要用于大體積或實驗檢測的混凝土結構中，如大壩、橋梁、隧道襯砌、基坑、基樁等重點部位。儀器內置的溫度傳感器可同時監測安裝位置的溫度。采用不銹鋼制造的振弦式應變計，具有很高的精度和靈敏度、良好的防水性能、耐腐蝕性和長期穩定性。由四芯屏蔽電纜傳輸頻率和溫度電阻信號，頻率信號不受電纜長度的影響，適合在惡劣的環境下長期監測建筑物的應變變化。

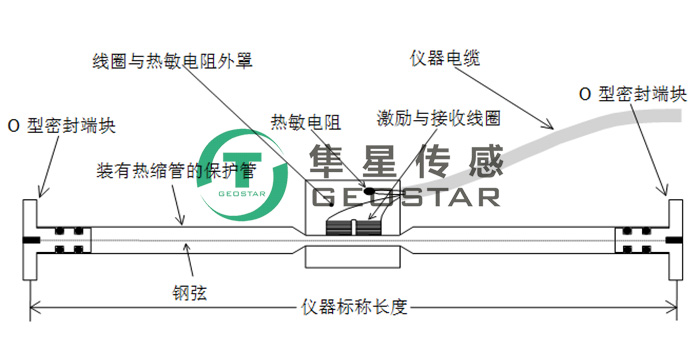

T-920埋入式應變計結構示意圖

振弦式埋入式應變計技術參數

振弦式埋入式應變計的安裝

儀器安裝就位后，應記錄讀數、位置和編號（編號由用戶自己確定）。如需調整，應小心進行，以使儀器監測范圍符合設計要求。

振弦式埋入式應變計初步檢驗

T-920型埋入式應變計廠家發貨時包含應變計主體、線圈（附帶三米電纜）、卡箍，在到貨后，先清點數量，后檢查儀器外觀是否受損，全部完成后，使用便攜式讀數儀進行讀數檢測，包括頻率和溫度，無問題后，將附帶紙質版質檢證書掃描存檔。

振弦式埋入式應變計的安裝

將T-920埋入式應變計安裝在混凝土結構時，常采用下列兩種方法：

1、直接將儀器整支澆筑在混凝土材料中，此種方式適用于小顆粒且非碾壓的混凝土結構。

2、將應變計預先固置在預制塊內，隨后再將預制塊澆筑到結構中，此種方式更利于保護傳感器，在大面積鋪設混凝土時常采用此種方法，以保證傳感器成活率。
